Descripción

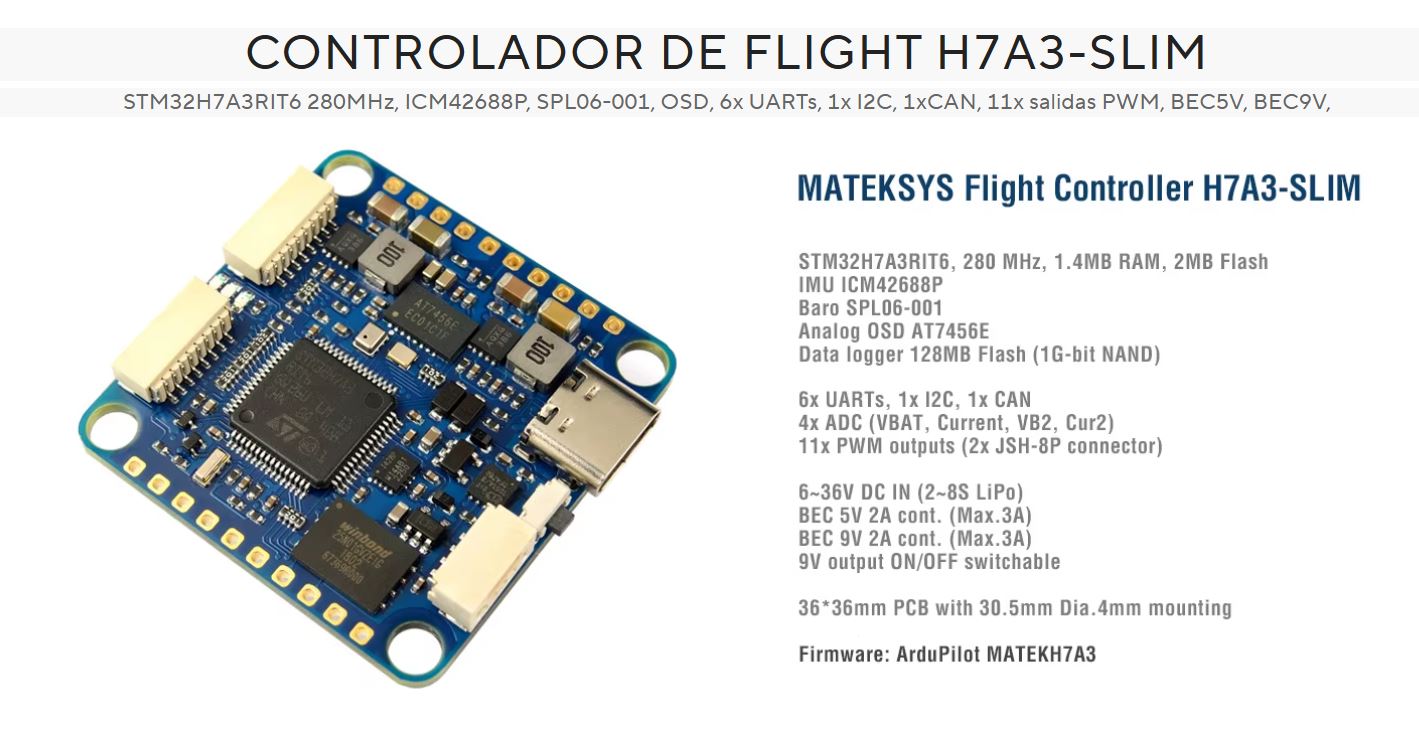

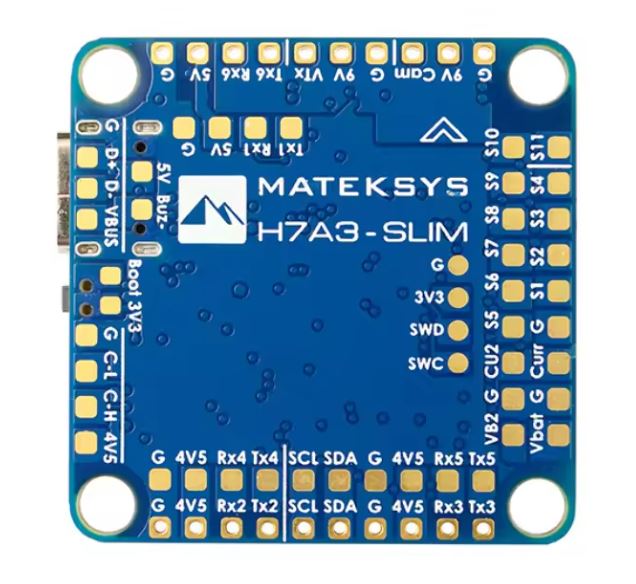

MATEKSYS H7A3-SLIM

Controlador de vuelo integrado ICM42688P 2 ~ 8S LiPo para RC FPV Dron de  largo alcance

Especificaciones

• MCU: STM32H7A3RIT6, 280 MHz Cortex-M7, 1,4 MB de RAM, 2 MB de memoria flash

• IMU: ICM42688P

• Baro: SPL06-001

• OSD: AT7456E

• Caja negra: 128 MB de Flash (NAND de 1 G bits)

• 6x Uarts (1,2,3,4, 5, 6) con inversión incorporada.

• 11x salidas PWM

• 1x I2C

• 1x lata

• 4x ADC (VBAT, Corriente, VB2, Cur2)

• 3x LED para ESTADO FC (azul, rojo) e indicador de 3,3 V (rojo)

• USB tipo C (USB2.0)

• 8 salidas PWM en 2 conectores JST-SH1.0_8 pines para 2 ESC 4 en 1

• 1 conector JST-GH1.25_4 pines (5V/CAN-H/CAN-L/G)

• Salida de 9V ON/OFF conmutable

• El OSD de vídeo digital es compatible con cualquier UART de repuesto

Potencia

• Entrada Vbat: 6~36V (2~8S LiPo)

• BEC: 5V 2A cont.(Máx.3A)

• BEC: 9V 2A cont.(Máx.3A)

• LDO 3,3 V: máx. 200 mA

• Sin sensor de corriente incorporado

• La almohadilla ADC VB2 admite máx.69V (divisor de voltaje: 1K:20K)

Físico

• Montaje: 30,5 x 30,5 mm, Φ4 mm con ojales Φ3 mm

• Dimensiones: 36 x 36 x 5 mm

• Peso: 7 g

Pedido Incluye

• 1x H7A3-SLIM

• 6x ojales de silicona M4 a M3

• 2x cable JST-SH1.0_8pin, 5cm y conectores de 8pin

• 1 cable JST-GH-4P a JST-GH-4P para puerto CAN, 20 cm
