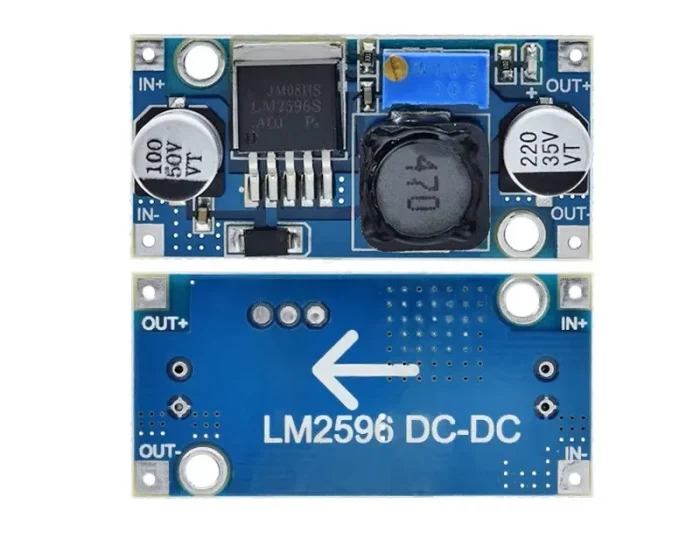

Regulador Voltaje DC-DC LM2596
El Regulador Voltaje DC-DC LM2596 es un circuito integrado monolítico diseñado para funcionar como un regulador de voltaje conmutado reductor (Step-Down o Buck). Su función principal es convertir un voltaje de entrada de corriente continua (DC) más alto en un voltaje de salida DC más bajo y estable, con una alta eficiencia de hasta el 92%.
Especificaciones:
Especificaciones: salida ajustable
Descripción del producto:
LM2596SDC-DC módulo de potencia reductor BUCK 3A módulo reductor ajustable regulador de voltaje Super LM2576;
Baja ondulación, alta corriente, alta eficiencia 90%;
Denso sobre orificio, alta capacidad de disipación de calor;
Agregue un condensador de derivación de alta frecuencia xo TR High Q en la entrada y salida respectivamente, rendimiento de compatibilidad electromagnética.
Parámetros del producto:
Modelo: Módulo reductor LM2596S DC-DC
Voltaje de entrada: 3,2 V-46 V
Voltaje de salida: 1,25 V-35 V
Corriente de salida: 3A (máximo)
Eficiencia de conversión: 92% (máximo)
Ondulación de salida: <30mV
Frecuencia de conmutación: 65 KHz
Temperatura de funcionamiento: -45℃~+85℃
Tamaño del producto: 43*21*14mm
Precaución:
En el Regulador Voltaje DC-DC LM2596, el voltaje de entrada debe ser mayor que el voltaje de salida.La salida de 2 A o menos se puede utilizar durante mucho tiempo sin agregar una corriente de salida del disipador de calor superior a 2 (o una potencia de salida superior a 10 W) largas horas de trabajo, agregue un disipador de calor.
Consideraciones de Uso

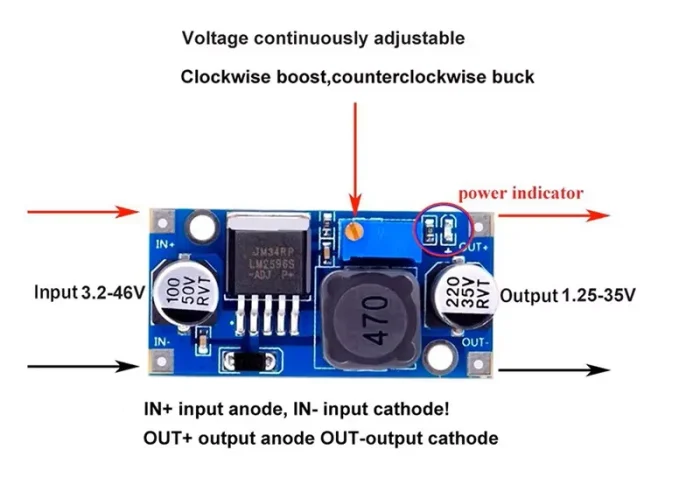

- Ajuste: Para reducir el voltaje, se debe girar el potenciómetro en sentido antihorario. Al ser de precisión, puede requerir varias vueltas iniciales antes de notar cambios en la salida.
- Protección: Cuenta con protección interna contra sobrecalentamiento y cortocircuito (limitación de corriente). Sin embargo, la mayoría de los módulos comerciales no tienen protección contra inversión de polaridad en la entrada; conectarlo al revés dañará el chip instantáneamente.
- Ruido: Al ser un regulador conmutado, introduce un ligero rizado (ripple) en la salida (típicamente <30mV), lo cual es aceptable para la mayoría de los motores y microcontroladores, pero puede requerir filtrado adicional para circuitos de audio de alta fidelidad.

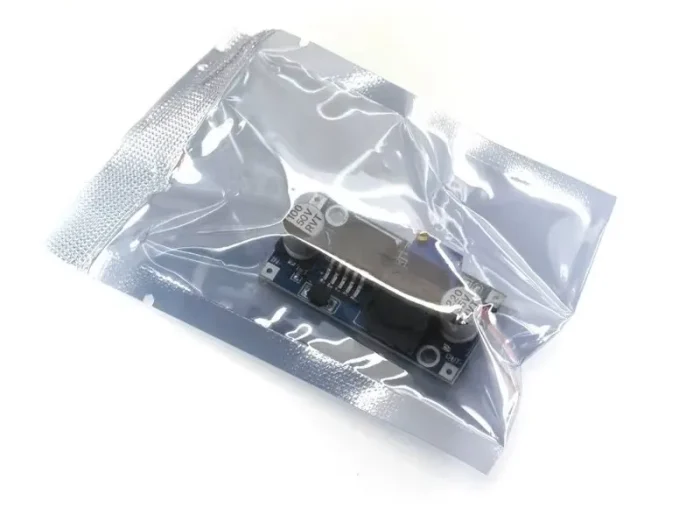

Pedido Incluye:
1* Regulador Voltaje DC-DC LM2596
