Descripción

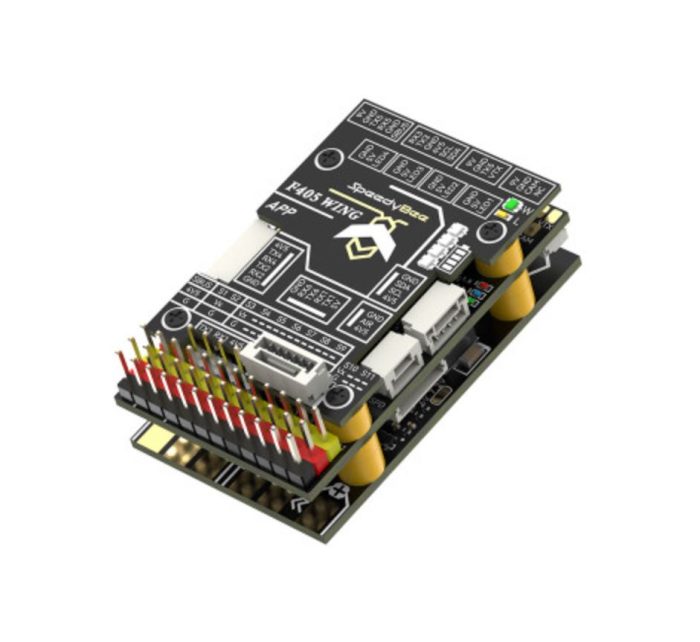

SpeedyBee F405 WING APP Controlador de vuelo de ala fija
Características técnicas
Nombre del producto | Placa SpeedyBee F405 WING FC |
MCU | STM32F405, 168MHz, 1MB Flash |
IMU (giroscopio y acelerómetro) | ICM-42688-P |
Barómetro | SPL006-001 |
OSD Chip | AT7456E |
Caja negra | Ranura para tarjeta MicroSD |

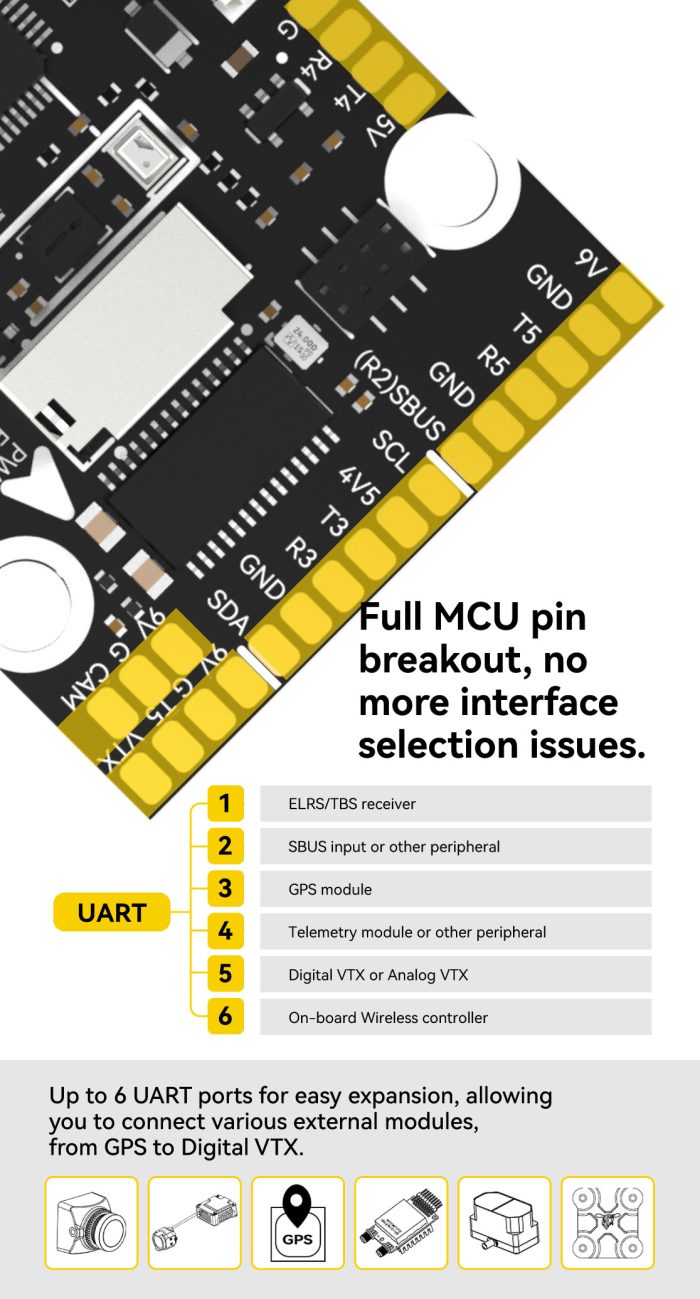

UART | 6 juegos (USART1, USART2, USART3, UART4, UART5, UART6 (dedicado para la conexión de telemetría de placa inalámbrica)) |
I2C | 1* Utilizado para magnetómetro, sensor digital de velocidad del aire |
ADC | 4* (VBAT, corriente, RSSI, velocidad de aire analógica) |
PWM | 12* (11+1″LED»pad) |

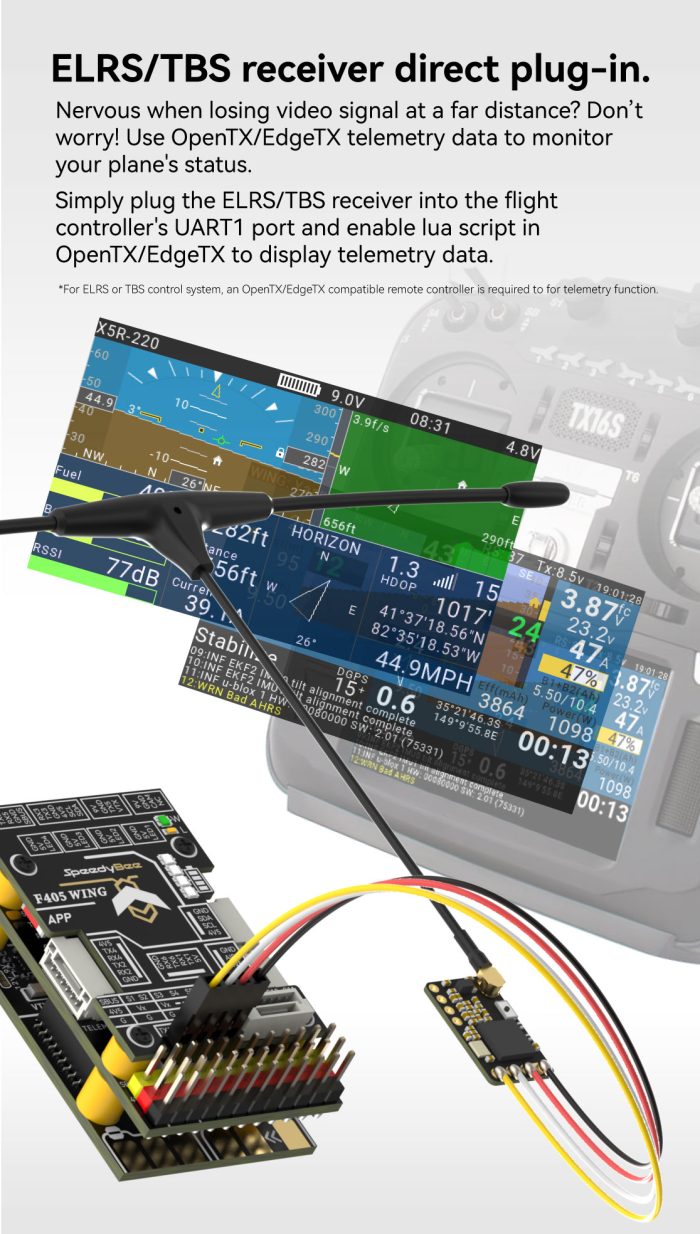

Receptor ELRS/CRSF | Compatible, conectado a UART1 |
SBUS | Inversor incorporado para entrada SBUS (UART2-RX) |
LED | 3* LEDs para FC STATUS (azul, verde) e indicador de 3.3V (rojo) 1* RGB |
RSSI | Soportado, nombrado como RS. |
Firmware FC compatible | INAV:SpeedyBeeF405WING(default)ArduPilot: SpeedyBeeF405WING |
Peso | 8,9 g |
Nombre del producto | Placa SpeedyBee F405 WING PDB |
Rango de voltaje de entrada | 7 ~ 36V (2 ~ 6S LiPo) |
Sensor de voltaje de la batería | Conexión a la placa FC VBAT, 1K:10K (escala 1100 en iNav, BATT_VOLT_MULT 11.0 en ArduPilot) |
Sensor de corriente de la batería | 90A continuo, pico de 215A Conexión a la corriente de la placa FC (escala 195 en iNav, 50 A/V en ArduPilot) |
Diodo protector TVS | Sí |
Salida FC BEC | Salida 5.2V +/- 0.1V DC Corriente continua 2.4 Amperios, 3A pico Diseñado para FC, receptor, módulo GPS, módulo AirSpeed, módulo de telemetría, WS2812 LED_Strip |
Salida VTX BEC | Salida 9V +/- 0.1V DC Corriente continua 1.8 amperios, 2.3A Voltaje máximo ajustable, 9V predeterminado, 12V o 5V a través del puente Diseñado para transmisor de video analógico, transmisor de video digital, cámara. |
Salida Servo BEC | Salida 4.9V +/- 0.1V DC Corriente continua 4.5 Amperios, 5.5A Voltaje pico ajustable, 4.9V Predeterminado, 6V o 7.2V a través de puente Diseñado para servos. |
Peso | 11,4 g |
Nombre del producto | Placa inalámbrica SpeedyBee F405 WING |

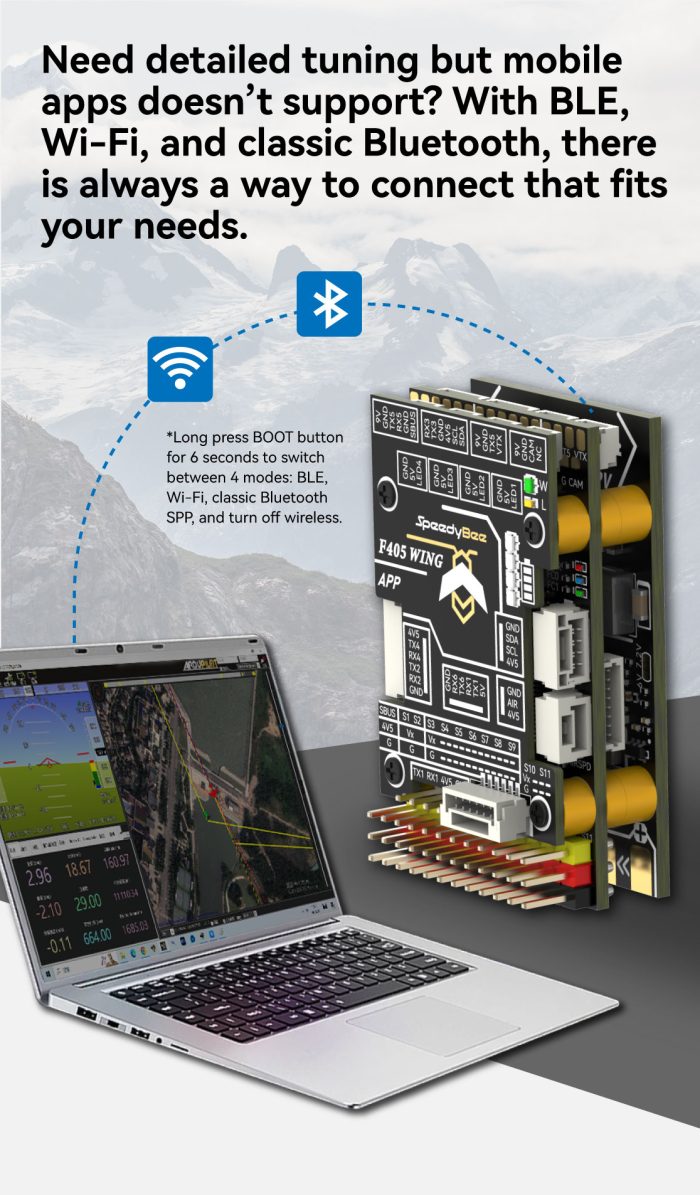

Configuración inalámbrica (mantenga presionado el botón BOOT durante 6 segundos para cambiar de modo) | Modo BLE, conéctese a la aplicación Speedybee |
Modo Wi-Fi, conéctese a la aplicación QGroundControl, la aplicación Speedybee, MissionPlanner, etc. | |
Modo SPP Bluetooth clásico, conéctese a la aplicación QGroundControl, MissionPlanner | |
Controlador de tira LED (presione brevemente el botón BOOT para cambiar los efectos, mantenga presionado 2 segundos para cambiar de modo) | 4* conectores de tira LED WS2812, colores ajustables y modos de parpadeo |
Max 5.2V 1.3A, soporta alrededor de 70pcs 5050 WS2812 LED perlas | |

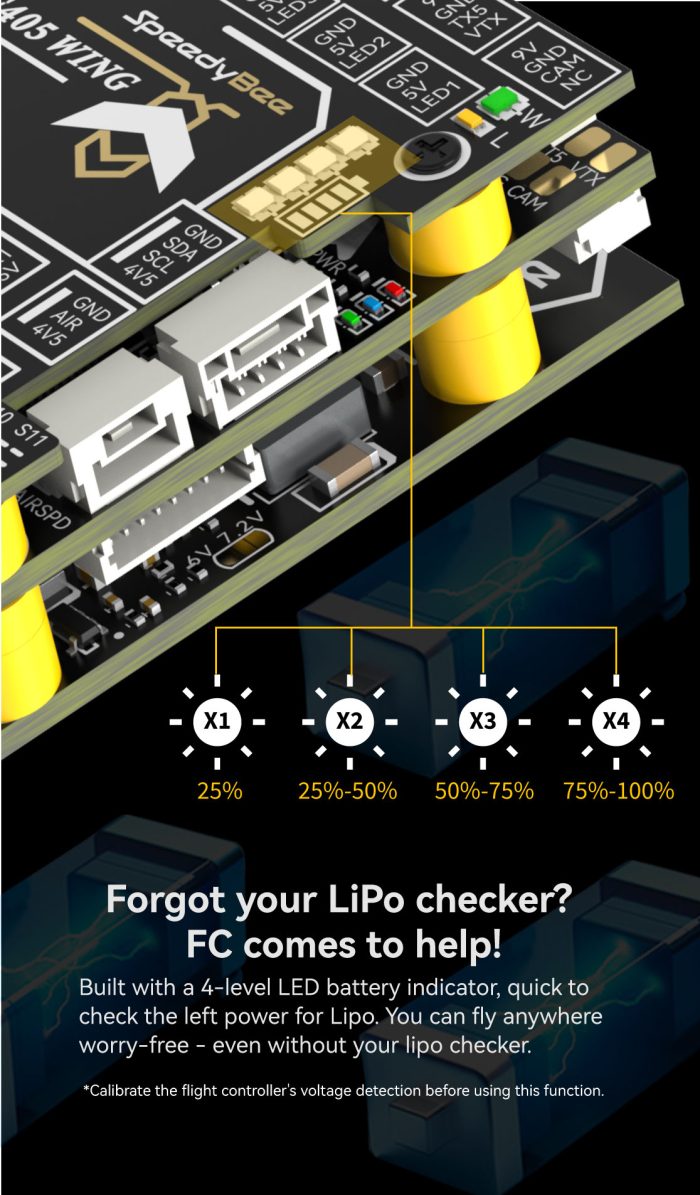

Indicador de nivel de batería integrado | 4* LED indicador RGB para visualización del nivel de batería por número de luces |
Peso | 4,2 g |
